原標題：ZL205A鋁合金基座低壓鑄造工藝改進

摘要：針對ZL205A鋁合金基座鑄件出現的縮松、縮孔及氣孔缺陷，分析了原低壓鑄造工藝，檢測了壓鑄件品質與力學性能，分析了缺陷產生原因，通過開設排氣渣通道、提高澆注溫度、降低澆注速度、增加頂部安裝邊、使用冷鐵和石墨及鉻鐵礦砂對鑄件進行整體激冷等工藝措施，解決了基座鑄件內部的諸多缺陷，生產出了合格的ZL205A中大型基座鑄件。

ZL205A鋁合金經T5熱處理后，具有較好的綜合力學性能和切削加工性能，常應用于航空、航天和兵器等行業中承受大的動、靜載荷的結構件,得到廣泛應用。由于添加Cu、Mn、Ti、Zr、Cd等元素，其鑄造性能較差，其流動性僅是ZL104合金的68%,其結晶溫度間隔較寬，達到近90℃，傾向于糊狀凝固，有嚴重的產生縮孔、疏松缺陷傾向；體收縮比Al-Si系合金大，線收縮是ZL104合金的1.2倍以上；ZL205A鋁合金大型基座，其外形尺寸大、澆注質量大，鑄件熱節多且分散，鑄件局部溫差較大，縮孔、偏析、疏松問題很突出。由于含有Cu、Mn、Ti、Zr、Cd等多個組元，各組元之間特性差異較大，在合金熔煉、鑄件凝固過程中容易出現成分偏析，同時在鑄造過程中也容易產生縮孔、疏松、熱裂紋及氣孔等質量問題。設計工藝時須對鑄件進行激冷和補縮，形成順序凝固，以保證獲得組織致密的優質鑄件，充分發揮ZL205A率合金的高強度特性。

1、鑄件工藝設計

1.1 基座鑄件結構特點及要求

圖1為ZL205A鋁合金基座鑄件示意圖，需滿足GB/T 1173-1995Ⅱ類鑄件要求；抗拉強度≥440 MPa、伸長率≥7%；要求鑄件整體進行X射線探傷檢測，在0.04 MPa氣壓下，保壓30 min不泄漏。

圖1:基座鑄件示意圖

鑄件輪廓尺寸為918 mm×750 mm×305.6 mm，結構復雜且鑄件多個形狀只能通過下芯鑄出；壁厚差異較大，最薄壁厚為16 mm、最厚壁厚達到了42 mm，鑄件熱節分散且相互干涉，因此難以實現順序凝固，給鑄造工藝設計帶來很大的困難。

1.2 基座鑄造工藝方案設計及參數選擇

基座鑄件結構較復雜，鑄件熱節多且分散，采用重力澆注很難保證鑄件熱節處不產生縮孔或疏松。采用低壓鑄造澆注ZL205A合金基座，其基本原理見圖2。其原理是在裝有金屬液的坩堝中，通入干燥的惰性氣體，使金屬液沿著升液管自下而上通過澆道進入型腔，待金屬液充滿型后，增大氣壓，使液面上的氣體壓力保持至鑄件完全凝固，然后解除壓力，開型后獲得所需的鑄件。

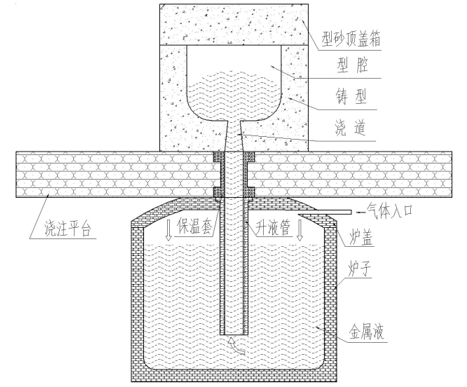

圖2:低壓鑄造基本原理圖

基座鑄造工藝方案見圖3。安裝大面垂直放置，在鑄件安裝大面和9處法蘭盤部位共開設8道縫隙澆口，鑄件外側的4道澆口正對鑄件兩側側壁，中部4道澆口正對鑄件內腔的加強筋板，在鑄件頂部相鄰兩道縫隙圓棒之間安放3個冒口，在熱節部位安放鋼冷鐵和石墨激冷，形成有利于順序凝固的條件。

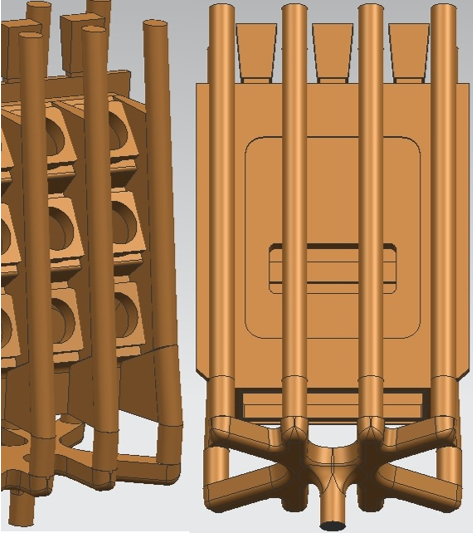

圖3:基座低壓鑄造工藝方案

內澆道截面積計算見下式：

式中，Ag為內澆道截面積，cm2；W為鑄件質量，g；ρ為合金密度，g/cm2；υ是內澆道出口線速度，cm/s；保證金屬液平穩充型，υ值應不大于15 cm/s；t是充型時間，s，按合金在型內上升速度計算，t＝h/υ升（h為型腔高度，cm），υ升＝1~6 cm/s。t

用UG三維模型估算鑄件澆注質量約為490 kg，采用縫隙式澆道進行補縮，見圖4?？p隙澆口最小厚度b選擇取1.15δ，縫隙圓棒采用上小下大形式，小端直徑D取值為2.5b，斜度為1.5°，縫隙圓棒中心線至鑄件外壁距離a取60 mm。在相鄰兩道縫隙澆道之間安放專用鋼冷鐵，冷鐵兩端倒角斜角，冷鐵厚度為1.3δ。縫隙式內澆道數量為8根，間距取為200~220 mm。

圖4:縫隙式內澆道結構示意圖

1.3 合金熔煉

ZL205A鋁合金熔煉時，使用旋轉噴吹精煉機對鋁液進行連續攪拌15 min。表1為合金的實際化學成分與標準化學成分。可以看出，合金的化學成分滿足GB/T 1173-1995標準要求。

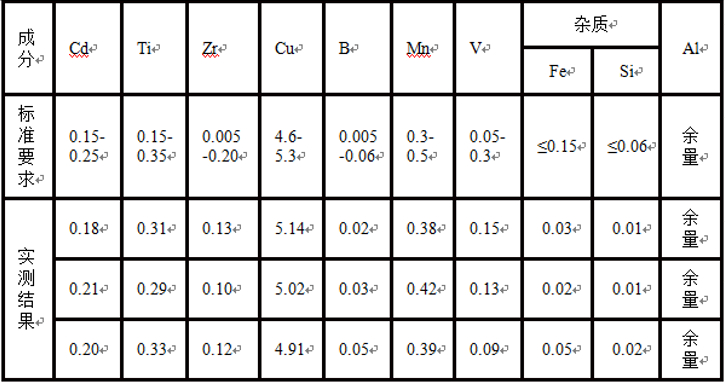

表1:實測化學成分與GB/T 1173-1995標準對比

1.4 澆注

根據ZL205A基座鑄件鑄件澆注溫度選取范圍為675~680 ℃、充型速度υ升取2 cm/s、充型時間為65~75 s之間。在確定好澆注參數后，將澆注參數錄入型號為L(zhǎng)PC-DV08-NH的低壓鑄造液面加壓控制系統中。

2、內部品質檢測與性能測試

2.1 X射線探傷檢測及表面質量檢查

采用XXQ-2005型攜帶式工藝X射線探傷機對鑄件進行檢測，檢測結果分別見表2與圖5與圖6。

表2:X射線檢測（表面檢測）

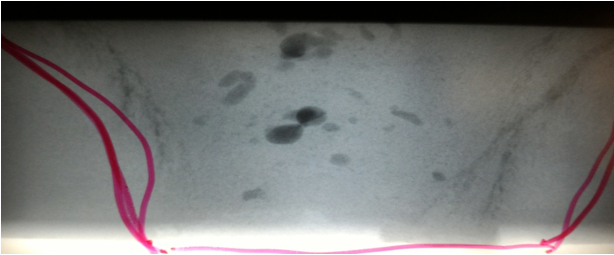

圖5:鑄件澆注位置頂部安裝邊縮孔、密集性氣孔

圖6:鑄件方盤上部氣孔

2.2 力學性能測試

ZL205A基座鑄件單鑄試樣與鑄件本體切取試樣力學性能測試在WE-100型數顯液壓萬能試壓機上完成，每個部位取3個試樣進行測試并取其平均值，結果見表3。

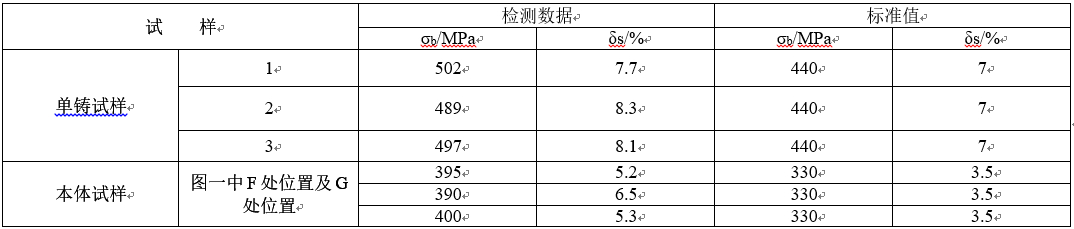

表3:鑄件力學性能檢測結果

3、基座缺陷原因分析

金屬液進入型腔,空氣被加熱，出現向上排出鑄型的現象，很小的一部分空氣進入了型腔的死角，在金屬熔液熱力作用下膨脹長大，形成危害性較大的氣孔缺陷，見圖7。

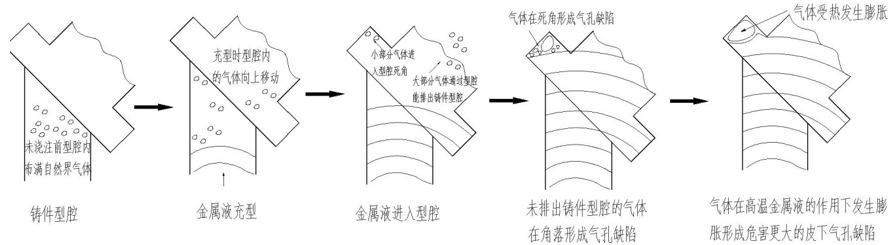

圖7:氣孔缺陷形成過程

基座鑄件的樹脂砂鑄型整體高度達到了1400 mm以上，鑄件型腔復雜、轉角較多，升液速度設置過快，合金熔液在型腔內產生紊流卷氣；合金熔液流動距離遠，到達鑄型頂部的熔液溫度很低，不利于氣、渣排出鑄件型腔，易于在鑄件中上部產生夾渣及氣孔等缺陷。

基座鑄件頂部左右兩側的縫隙澆道間距很近，澆注時鑄件頂部縫隙澆道周?chē)^(guò)熱而導致鑄件頂面處安裝邊產生疏松、縮孔缺陷；同時鑄件頂部是型腔中渣、氣聚集區，氣和渣阻礙縫隙澆道對鑄件的補縮，加重了鑄件產生疏松、縮孔缺陷的情況。

4、解決措施

針對基座鑄件方盤上部產生氣孔的原因，從鑄造工藝上優化鑄件局部結構，讓渣、氣有時間、條件沿著開設的工藝通道排出型腔或進入鑄件加工余量范圍內，有利于減輕鑄件產生渣氣孔缺陷的概率（見圖8）。

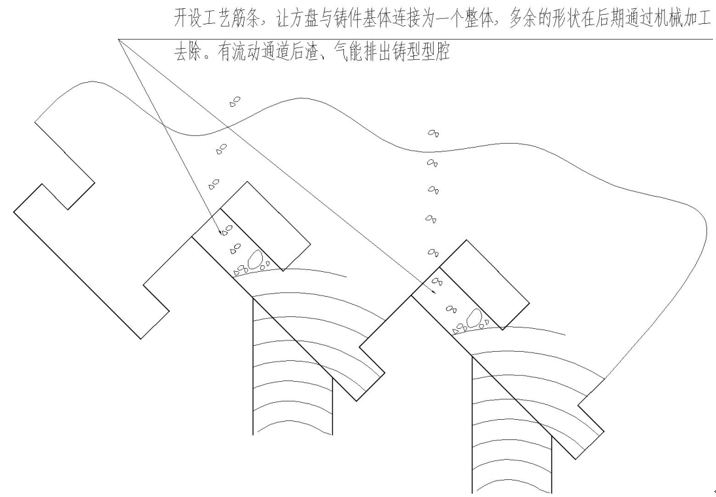

圖8:鑄件結構局部?jī)?yōu)化

針對鑄件頂部產生密集性氣孔、疏松和縮孔缺陷的原因，采取了降低充型速度,將充型速度降為1.5cm/s防止金屬熔液在型腔內紊流卷氣；提高澆注溫度,將澆注溫度范圍設為682~687 ℃，增加合金液的流動性，利于氣和渣上浮；并將頂面安裝邊加高50 mm增加氣和渣的存儲空間；采用鋼冷鐵與鉻鐵礦砂包裹對鑄件頂部進行整體激冷，防止鑄件頂部過熱，形成良好的順序凝固條件。

5、結論

ZL205A鋁合金基座生產試制，通過提高澆注溫度、降低澆注速度、增加頂部安裝邊，使用冷鐵和石墨及鉻鐵礦砂對鑄件進行整體激冷，成功鑄出了符合技術要求的ZL205A基座鑄件。ZL205A基座鑄件經X射線探傷檢測，表面著色檢測未發現明顯組織缺陷，力學性能檢測均滿足技術要求。

作者：張春成
海裝西安局

本文來自：《特種鑄造及有色合金》雜志2021年第41卷第02期
