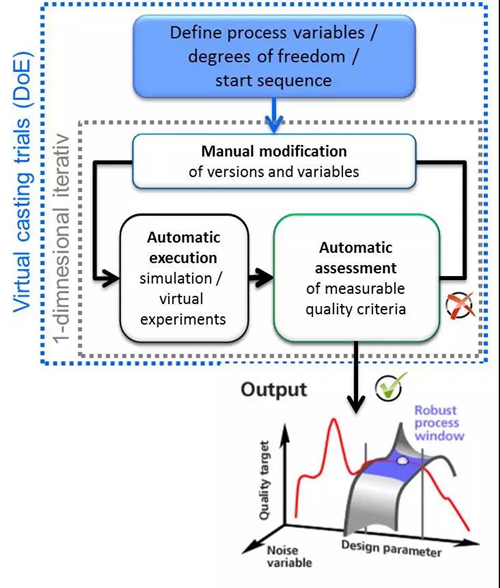

圖16：借助于高壓壓鑄中的虛擬工藝窗口分析，進行系統的和有效的穩健性分析的示意圖

穩健的產品和工藝

在結構件中，除資源和成本效率目標之外，有絕對優先級的是嚴格滿足定義的質量要求。為了評估開發的鑄造系統的穩健性和定義的標準工藝參數，虛擬模型通過關鍵工藝參數及其變量得到擴展。工程師定義了目標、要改變的自由度以及評估改進的質量標準。MAGMASOFT®中試驗或工藝窗口的最終虛擬設計分析是自主進行的，不需要用戶的進一步操作，參見圖16。

為了能夠更簡單地評估鑄造質量，通過考慮評估區域來擴展鑄造節點的模擬模型。這些評估區域衡量了特別感興趣區域的計算質量標準。在該示例中，這適用于底部的關鍵功能性厚壁連接點（“評估區域1”）或對于充型過程至關重要的薄壁厚度（“評估區域2”），參見圖17。根據從經驗中獲得的專門知識，計劃目標過程的壓射曲線包括充型結束時的沖頭減速，以避免毛邊，參見圖17中的壓射曲線。

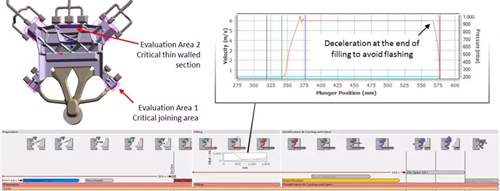

圖17：通過“評估區域”擴展模擬模型，以便有針對性地評估關鍵鑄造區域。連接節點目標過程的壓射性質包括充型結束時的大幅度沖頭減速，以避免毛邊。
