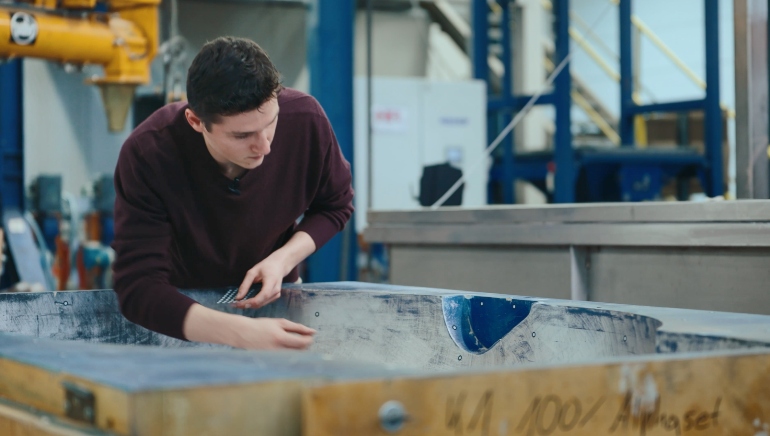

在泵殼砂芯大型砂模等大型零件的生產優化環節，普遍存在一個棘手難題：模具經多次手工打磨優化后，卻未留下任何修改記錄。一旦模具出現損壞、報廢等情況，多年積累的迭代優化成果將徹底遺失，直接影響后續零件鑄造進度，給生產工作帶來極大阻礙。

您想了解更多有關便攜式三維掃描設備T-SCAN hawk 2的信息嗎？ 請登錄： https://www.handsonmetrology.cn/products/t-scan-hawk-2/ #handsonmetrology #三維掃描

一、選擇合適的測量設備

針對此，ZEISS T-SCAN hawk 2 便攜式掃描儀提供專屬解決方案：模具優化至最佳狀態時，掃描生成三維網格模型，搭配蔡司逆向工程軟件構建精準 CAD 數字副本，完整留存優化痕跡；模具受損可快速還原最優狀態，還能為后續檢測提供統一標準，保障零件按最優規格精準鑄造，從根源解決手工修模無記錄難題。

二、具體操作步驟

01前期準備：

確認測量對象（如大型砂模）處于最優優化狀態、表面無雜物遮擋；備齊 T-SCAN hawk 2 掃描儀、比例尺及配套檢測與逆向工程軟件；在零件表面布置參考點，合理擺放比例尺，確保設備可清晰捕捉定位。

02精準高效掃描：

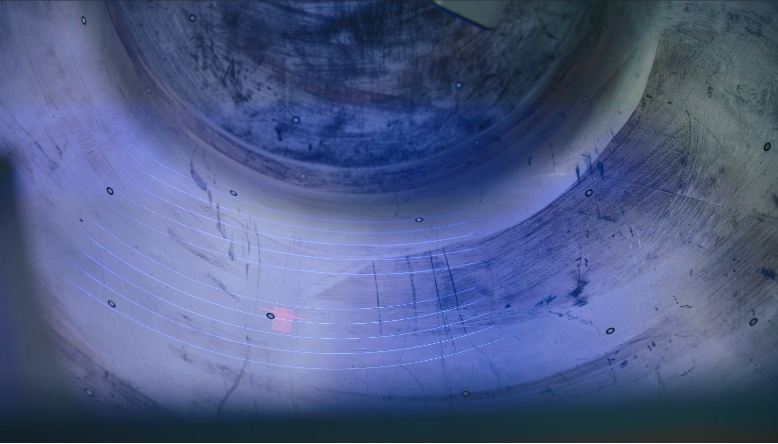

啟動掃描儀及其衛星模式，同步確認檢測軟件連接穩定性。手持設備從多角度進行拍攝，軟件自動識別參考點與比例尺。同時，依托穩定光束實現掃描儀精準定位，杜絕拼接誤差，完成零件全維度完整掃描。

03數據采集與網格生成：

掃描過程中同步采集圖像、參考點坐標等關鍵數據，掃描結束后，設備自動生成高精度三維網格模型，實時同步至ZEISS INSPECT檢測軟件妥善留存。

04建模存檔與復用：

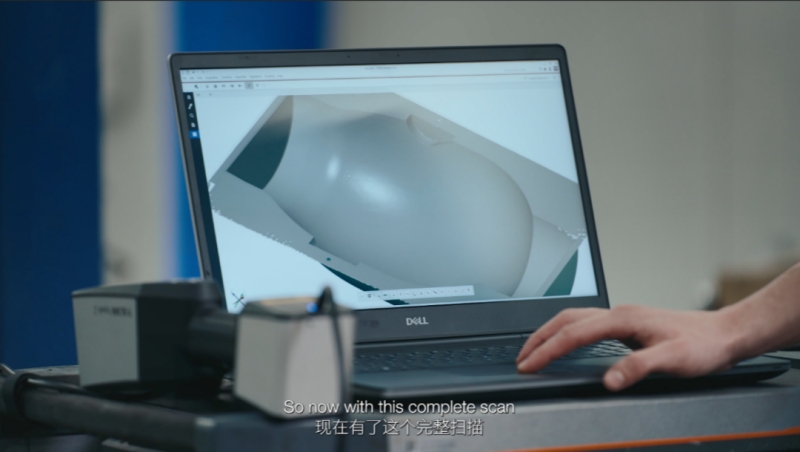

將三維網格模型導出至ZEISS REVERSE ENGINEERING（ZRE）逆向工程軟件，快速創建 CAD 文件，完成模具數字副本制作；對圖像、網格、CAD 文件等全量數據進行備份，為后續模具重建、零件質量檢測提供可靠依據。

獲取手冊

歡迎下載ZEISS T-SCAN hawk 2 產品手冊

三、ZEISS T-SCAN hawk 2 三大核心優勢

01大視野掃描，效率翻倍：

配備超大掃描視野，單次即可覆蓋大型零件的大面積區域，無需頻繁移動設備調整角度，大幅縮短整體掃描耗時。

02高精度控誤差，數據可靠:

搭載認證Hyperscale標尺，相較上一代手持式掃描儀的傳統內置攝影測量方案，大幅提升大型零件體積測量精度；搭配衛星模式與全新專屬算法，可通過圖像精準計算參考點三維坐標，有效規避大型零件掃描中常見的拼接誤差，保障測量數據精準可控。

03便攜易操作，適配復雜場景:

便攜式系統設計無需復雜固定安裝，可靈活移動至零件各部位完成掃描；設備與蔡司檢測軟件、逆向工程軟件兼容性極佳，操作簡便易懂，即便面對砂模這類不規則大型零件，也能高效完成高精度測量。

T-SCAN hawk 2 以大視野、高精度、便攜式三大核心優勢，通過標準化的測量流程，可快速、精準制作大型零件數字副本，不僅完整留存了模具多年迭代的優化成果，為后續模具重建、零件質量檢測提供了可靠支撐，更能保障新零件始終按最優標準精準鑄造，助力企業大幅提升生產效率與產品核心品質，全面適配各類大型零件的測量需求。

獲取手冊

歡迎下載ZEISS T-SCAN hawk 2 產品手冊

如果想要了解更多三維掃描的操作方法、入門教程或是產品更新信息，大家可以訪問官網www.handsonmetrology.cn 或者抖音平臺，關注”蔡司三維光學“，獲取更全面的學習資源。
